精品欧美-日韩毛片在线-免费成人小视频-韩国av一区-欧美色拍-91在线精品播放-欧美性大战久久久-亚洲最大成人网色-日韩一卡二卡三卡四卡-黄色片网站在线-啊啊啊快点视频

一、文章概述

MAX相是一種相對較新的材料家族，具有超過150種不同的組成，由于其金屬和陶瓷性能的結(jié)合而受到了相當(dāng)大的關(guān)注。以Cr2AlC為基質(zhì)，以碳、碳化硅和氧化鋁短纖維為二次相，生產(chǎn)了三種不同的陶瓷基質(zhì)復(fù)合纖維(CMCs)。采用固態(tài)反應(yīng)合成Cr2AlC粉體，然后與纖維混合，并采用現(xiàn)場輔助燒結(jié)技術(shù)進(jìn)行完全致密化。氧化鋁纖維的抗氧化性好，無明顯缺陷或降解，氧化鋁層附著良好。

二、圖文導(dǎo)讀

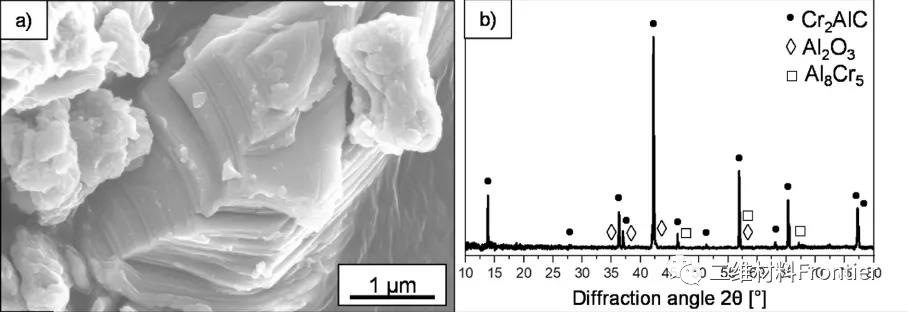

圖1.Cr2AlC的掃描和XRD圖。

圖a)是粉末顆粒掃描圖、圖b)是Cr2AlC粉末的XRD圖。

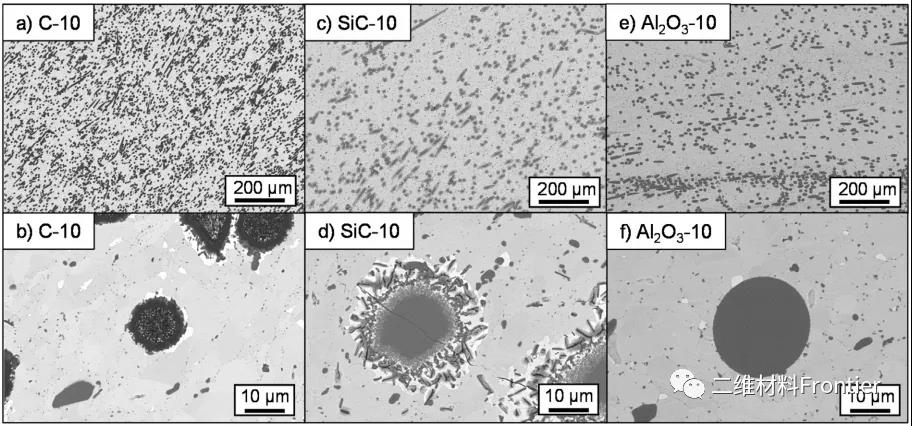

圖2.燒結(jié)復(fù)合材料在不同放大倍數(shù)下的拋光橫截面。

上圖中，a）是含10wt%的復(fù)合材料；b）是碳纖維；圖c）和d)是碳化硅纖維；圖e）和圖f）是氧化鋁纖維的概述和詳細(xì)視圖。

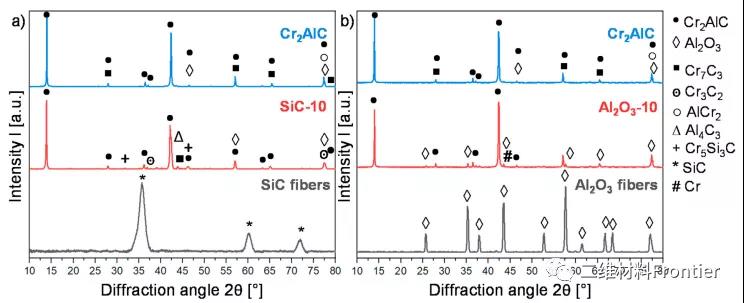

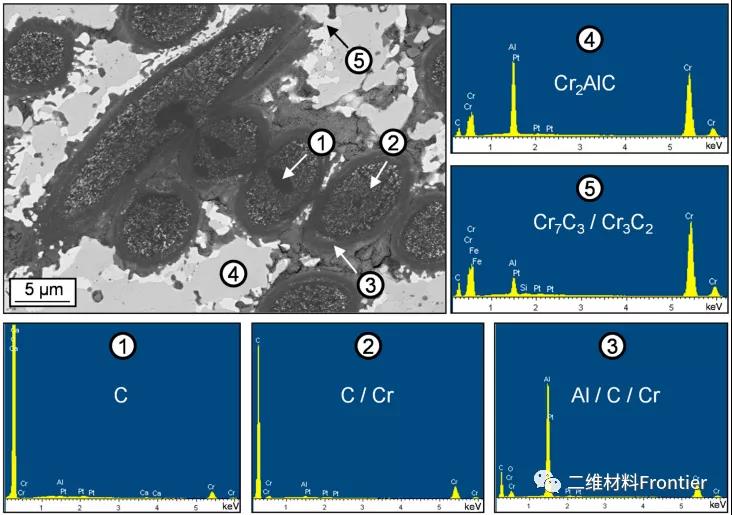

圖4.)Cr2AlC、Al2O3-10、氧化鋁纖維、SiC-10和碳化硅纖維的衍射圖。

圖5.SNMG-40薄膜在柔性不對稱超電容器中的應(yīng)用。

如上圖，可以看到在不同彎曲角度下的電容保持，插入上述設(shè)備中，顯示設(shè)備可以在彎曲狀態(tài)下為LED供電。

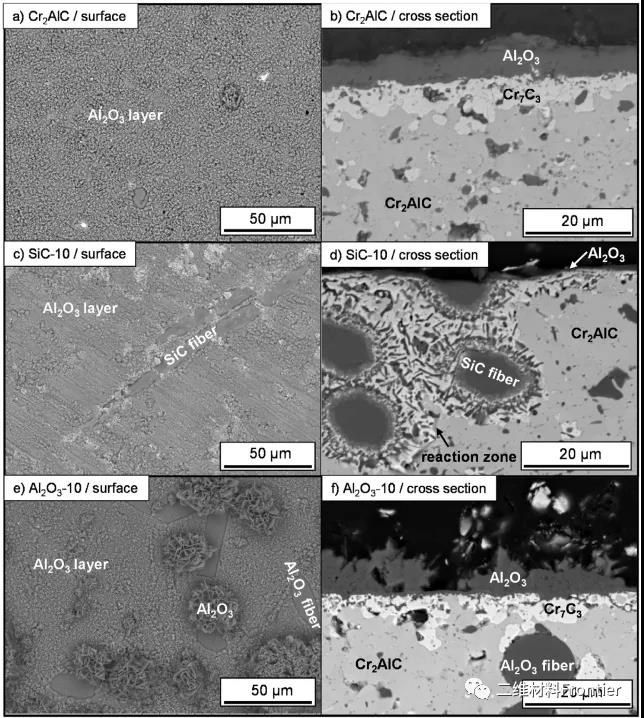

圖6.在1000℃下、a)Cr2AlC、b)SiC-10和c)Al2O3-10，50h后的表面和橫截面。

三、全文總結(jié)

本研究最重要的結(jié)果是Al2O3-10在現(xiàn)實氧化環(huán)境中的氧化反應(yīng)。在1200℃下形成500次循環(huán)的保護(hù)性、粘附良好的氧化鋁層和C纖維在這次測試中存活下來，沒有任何損傷或可見的顆粒生長。在氧化鋁層的下面形成了Cr7C3層�？偟膩碚f，本實驗結(jié)果對進(jìn)一步發(fā)展陶瓷纖維max相材料非常有前景。
